Pada rangkaian sebelah kiri adalah rangkaian seri.Disini dapat berlaku hukum kirchoff II ,dimana jumlah beda potensial sebuah rangkaian tertutup adalah nol.Disini jika dibuat loop searah jarum jam ,maka total beda potensial/tegangannya adalah -BAT 1 +RA.I +RB.I + RC.I =0.sehingga dari persamaan ini dapat menghasilkan arus yang akan mengalir pada rangkaian tersebut.Jika arus sudah diketahui,maka dapat dicari berapa tegangan pada masing masing komponen tersebut.
Pada rangkaian sebelah kanan adalah rangkaian parallel.Disini dapat berlaku hukum kirchoff 1,dimana Arus yang masuk pada percabangaan akan sama dengan arus yang keluar dri cabang tersebut.(Imasuk=Ikeluar).Maka persamaan arus dari rangkaian diatas adalah BAT 2 /Req = (BAT 2/RA)+ (BAT 2/RB)+(BAT 2/RC).sehingga hukum kirchoff 1 berlaku untuk rangkaian diatas,sehingga arus yang mengalir pada rangkaian tersebut sama dengan arus total atau IA+IB+IC=I TOTAL.

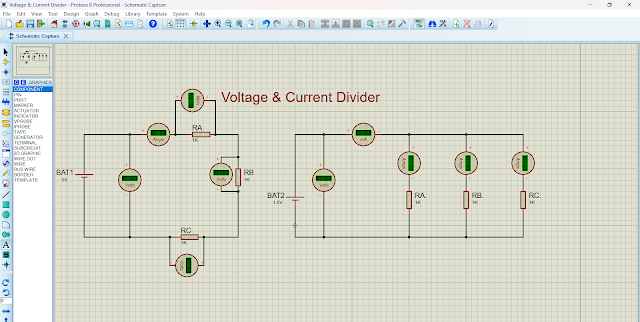

b. Voltage & current divider
Prinsip Kerja:
Pada rangkaian sebelah kiri merupakan seri,dimana arus yang mengalir pada rangkaian tersebut adalah sama,akan tetapi terjadi pembagi tegangan pada masing masing komponen resistor tersebut.Jumlah aljabar tegangan masing masing komponen resistor sama dengan tegangan total dari sumber tersebut.Rumus untuk mencari tegangan pada komponen RA adalah BAT1/Rtotal=V/R1.Dimana dari persamaan tersebut,akan didapatkan VA.Sehingga untuk mencari tegangan pada resistor lain dapat juga menggunakan rumus tersebut.
Pada ragkaian sebelah kanan merupakan rangkaian parallel,karena pada rangkaian parallel,tegangan pada masing masing komponen adalah sama ,maka terjadi pembagi arus pada tiap tiap komponen tersebut tersebut.Maka untuk mencari arus yang mengalir pada RA dapat menggunakan rumus BAT 2=IA.RA atau dengan rumus I1=I.R2.R3/R2+R1+R3.Begitu juga untuk mencari arus yang mengalir pada komponen lainnya.untuk rumus umumnya adalah In = I × R~n/Rtotal .Dimana In adalah arus pada cabang ke-n, I adalah arus total yang
masuk, Rtotal adalah hambatan pengganti rangkaian paralel, dan
R~n adalah hambatan pada cabang selain cabang ke-n.
